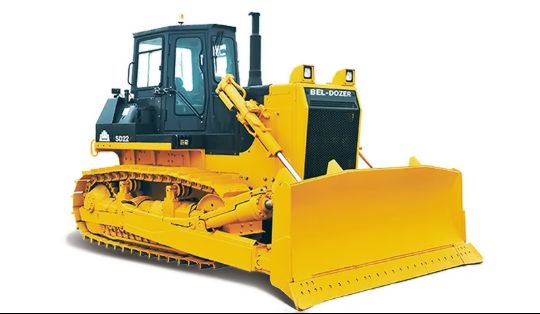

БУЛЬДОЗЕР гусеничный SD22

Производство  - ООО "Машиностроительный Альянс" Республика Беларусь.

Бульдозер разработан на основе передовых технологий  KOMATSU.

Прочная конструкция и высокие мощностные характеристики обеспечивают максимальную производительность в самых тяжелых условиях.

Скачать PDF (формат А4)


Технические характеристики

параметры  -  значение

 Двигатель

Модель - Cummins NT855-C280
Тип двигателя - Дизельный, четырехтактный, жидкостного охлаждения, с турбонаддувом, рядный
Номинальная мощность - 162 (220) кВт (л.с.)
Номинальная скорость вращения - 1800 об/мин
Количество цилиндров - 6 шт
Рабочий объем двигателя - 14,1 л
Номинальный расход топлива - 220 г/кВч
Максимальный вращающий момент -  1085 при 1300 об/мин
Номинальное тяговое усилие -  240 кН

силовая передача

Гидротрансформатор    -   3-элементный, одноступенчатый, однофазный
Трансмиссия    -   ручное управление, гидравлическое переключение, планетарная передача, многодисковое сцепление, принудительная смазка от шестеренчатого насоса
Главный привод   -  косозубая коническая зубчатая передача, смазка разбрызгиванием
Бортовой фрикцион   -  многодисковый в масляной ванне, подружиненный, ножное управление с усилителем и гидравлическим освобождением
Тормоз  -   ленточный тормоз в масляной ванне с гидроусителем
Конечная передача   -   прямозубая цилиндрическая зубчатая передача двухступенчатая, смазка разбрызгиванием

Гидравлическая система

Максимальное давление     -    13,7 мПа
Тип насоса   -   шестереночный
Расход   -   257 л/мин
Диаметр рабочего цилиндра - 120 (2)  мм (кол-во)

Ходовая часть

Несущие катки    -   по 2 с каждой стороны
Опорные катки    -   по 6 с каждой стороны
Шаг  -  216 мм

Габариты

Длина (без рыхлителя)   -  5495 мм
Ширина    -    3725  мм
Высота   -   3408 мм
Ширина башмака   -  560 - 660 мм
Ширина колеи   -   2000 мм

Скорость

Передача   -                 I            II          III
Вперед, км/ч     -     0-3.6    0-6.5    0-11.2
Назад, км/ч       -     0-4.3    0-7.7    0-13.6

отвал  прямой

Миним. зазор под днищем   -   405 мм
Вес отвала  -  2718 мм
Давление на грунт   - 0,077 МПа
Работа при уклоне  -  30 град
Призма волочения   -  6.4 куб.м
Ширина отвала   -   3725 мм
Высота отвала    -   1315 мм
Макс. глубина выемки   -   540 мм
Макс. отклонение отвала   -   1210 мм
Рабочий вес   -   23600 кг

отвал  поворотный

Миним. зазор под днищем   -   405 мм
Вес отвала  -  2644 мм
Давление на грунт   -  0,076 МПа
Работа при уклоне  -  30 град
Призма волочения   -  4.7 куб.м
Ширина отвала   -   4365 мм
Высота отвала    -   1055 мм
Макс. глубина выемки   -   535 мм
Макс. отклонение отвала   -   1210 мм
Рабочий вес   -   23468 кг

отвал  u-образный

Миним. зазор под днищем   -   405 мм
Вес отвала  -  3263 мм
Давление на грунт   - 0,077 МПа
Работа при уклоне  -  30 град
Призма волочения   -  6.5 куб.м
Ширина отвала   -   3684 мм
Высота отвала    -   1255 мм
Макс. глубина выемки   -   540 мм
Макс. отклонение отвала   -   1210 мм
Рабочий вес   -   23662 кг

Особенности

• Гидромеханическая трансмиссия позволяет эффективно использовать мощность двигателя.
• Ходовая часть балансирного типа.
• Шестигранная кабина увеличивает зону видимости, а специальный изолирующий материал понижает шум и вибрацию. Эргономично расположенные системы управления двигателем, ходом и педаль тормоза позволяют оператору легко и удобно управлять бульдозером.
Системы управления передачей и ходом объединены в один рычаг, это понижает усталость оператора.
• Воздушный фильтр с пылевым сепаратором и индикатором, другие фильтры легко устанавливаются и заменяются.
• Возможность установки башмаков гусеницы различной ширины для различных типов грунтов.

есть вопросы по технике?

Если у вас возникли какие либо вопросы по технике, ее техническим характеристикам, комплектации - оставьте заявку и наши специалисты свяжутся с вами в удобное для вас время.

Закажите звонок

дополнительное оборудование

- Поворотный отвал
- Полусферический отвал
- U-образный отвал
- Кабина ROPS
- Защитная решетка на окна
- Антивандальная защита
- Прицепное устройство
- Подогрев двигателя
- Кондиционер
- Однозубый рыхлитель

Поворотный отвал


Полусферический отвал


U-образный отвал


Кабина ROPS


защитная решетка
на окна

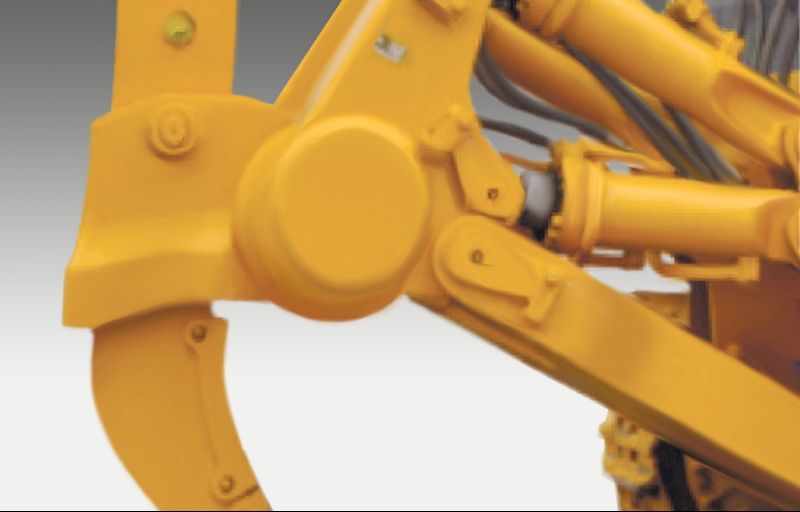

ОДНОЗУБЫЙ РЫХЛИТЕЛЬ
