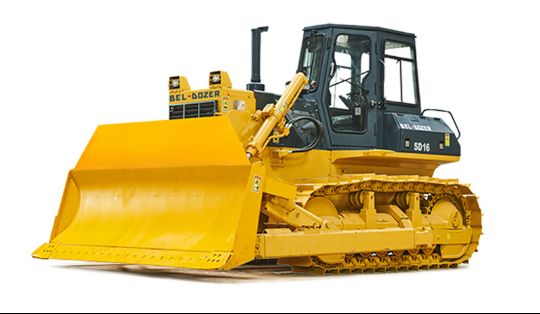

БУЛЬДОЗЕР гусеничный SD16
для работы с мусором
Производство - ООО "Машиностроительный Альянс" Республика Беларусь.
Бульдозер разработан на основе передовых технологий KOMATSU.
Прочная конструкция и высокие мощностные характеристики обеспечивают максимальную производительность в самых тяжелых условиях.
Скачать PDF (формат А4)
Технические характеристики
параметры - значение
Двигатель
Модель - Shanghai diesel engine co.ltd. SC11CB184G2B1
Тип двигателя - Дизельный, четырехтактный, жидкостного охлаждения, с турбонаддувом, рядный
Номинальная мощность - 135 (183) кВт (л.с.)
Номинальная скорость вращения - 1850 об/мин
Количество цилиндров - 6 шт
Рабочий объем двигателя - 9,726 л
Номинальный расход топлива - 214 г/кВч
Максимальный вращающий момент - 830 Нм при 1200 об/мин
Номинальное тяговое усилие - 155 кН
Максимально тяговое усилие - 230.2 кН
силовая передача
Гидротрансформатор - 3-элементный, одноступенчатый, однофазный
Трансмиссия - ручное управление, гидравлическое переключение, планетарная передача, многодисковое сцепление, принудительная смазка от шестеренчатого насоса
Главный привод - косозубая коническая зубчатая передача, смазка разбрызгиванием
Бортовой фрикцион - многодисковый в масляной ванне, подружиненный, ножное управление с усилителем и гидравлическим освобождением
Тормоз - ленточный тормоз в масляной ванне с гидроусителем
Конечная передача - прямозубая цилиндрическая зубчатая передача двухступенчатая, смазка разбрызгиванием
Гидравлическая система
Максимальное давление - 14 мПа
Тип насоса - шестереночный
Расход - 243 л/мин
Диаметр рабочего цилиндра - 110 (2) мм (кол-во)
Ходовая часть
Несущие катки - по 2 с каждой стороны
Опорные катки - по 6 с каждой стороны
Шаг - 203 мм
Габариты
Длина (без рыхлителя) - 5000 мм
Ширина - 3400 мм
Высота - 3100 мм
Ширина башмака - 510 мм
Ширина колеи - 1880 мм
Скорость
Передача - I II III
Вперед, км/ч - 0-3.8 0-6.6 0-10.6
Назад, км/ч - 0-4.9 0-8.5 0-13.6
отвал для работы с мусором
Миним. зазор под днищем - 450 мм
Вес отвала - 1200 мм
Давление на грунт - 0,064 МПа
Работа при уклоне - 30 град
Призма волочения - 5.0 куб.м
Ширина отвала - 3400 мм
Высота отвала - 1740 мм
Макс. глубина выемки - 530 мм
Макс. отклонение отвала - 400 мм
Рабочий вес - 17200 кг
Особенности
• Гидромеханическая трансмиссия позволяет эффективно использовать мощность двигателя.
• Ходовая часть балансирного типа.
• Шестигранная кабина увеличивает зону видимости, а специальный изолирующий материал понижает шум и вибрацию. Эргономично расположенные системы управления двигателем, ходом и педаль тормоза позволяют оператору легко и удобно управлять бульдозером.
Системы управления передачей и ходом объединены в один рычаг, это понижает усталость оператора.
• Воздушный фильтр с пылевым сепаратором и индикатором, другие фильтры легко устанавливаются и заменяются.
• Возможность установки башмаков гусеницы различной ширины для различных типов грунтов.
дополнительное оборудование
- Поворотный отвал
- Полусферический отвал
- U-образный отвал
- Увеличенный отвал
- Корчеватель
- Однозубый рыхлитель
- Кабина ROPS
- Защитная решетка на окна
- Антивандальная защита
- Прицепное устройство
- Подогрев двигателя
- Кондиционер
- Гусеницы с грунтозацепом 610 мм
- Гусеницы с грунтозацепом 660 мм
- Гусеница для работы на ЖД-полотне
Поворотный отвал
Полусферический отвал
U-образный отвал
корчеватель
Кабина ROPS
защитная решетка
на окна
трехзубый рыхлитель
гусеница для работы
на ж/д полотне
