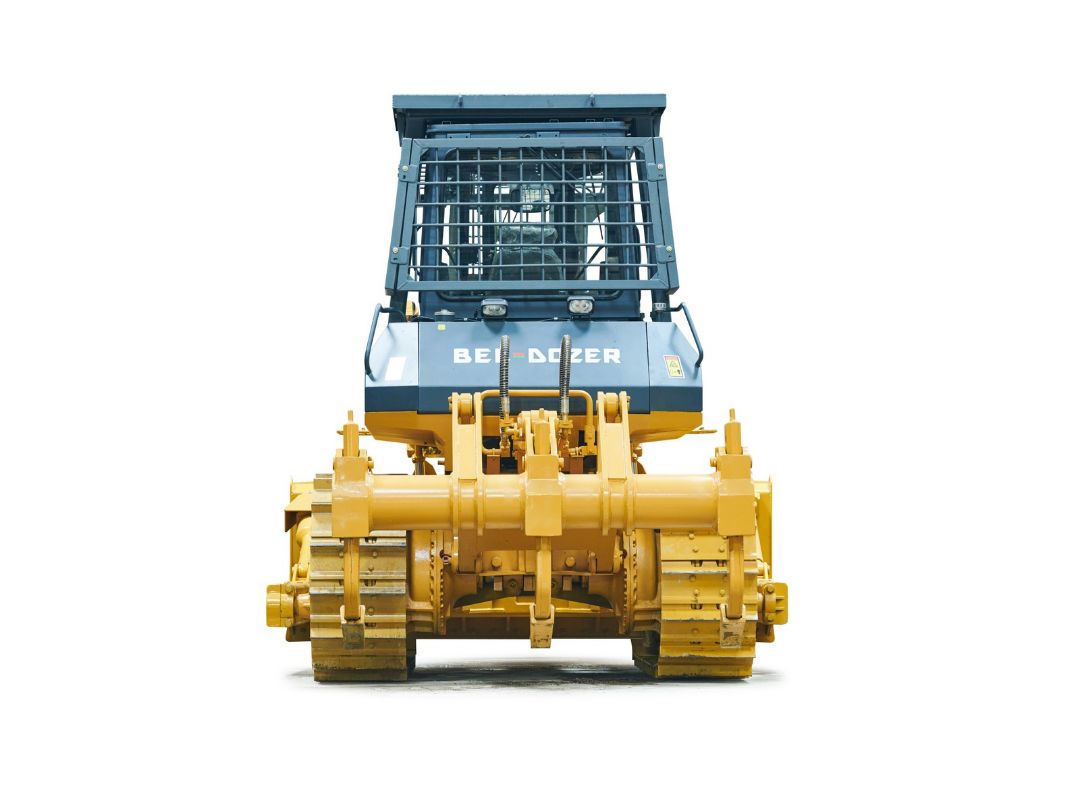

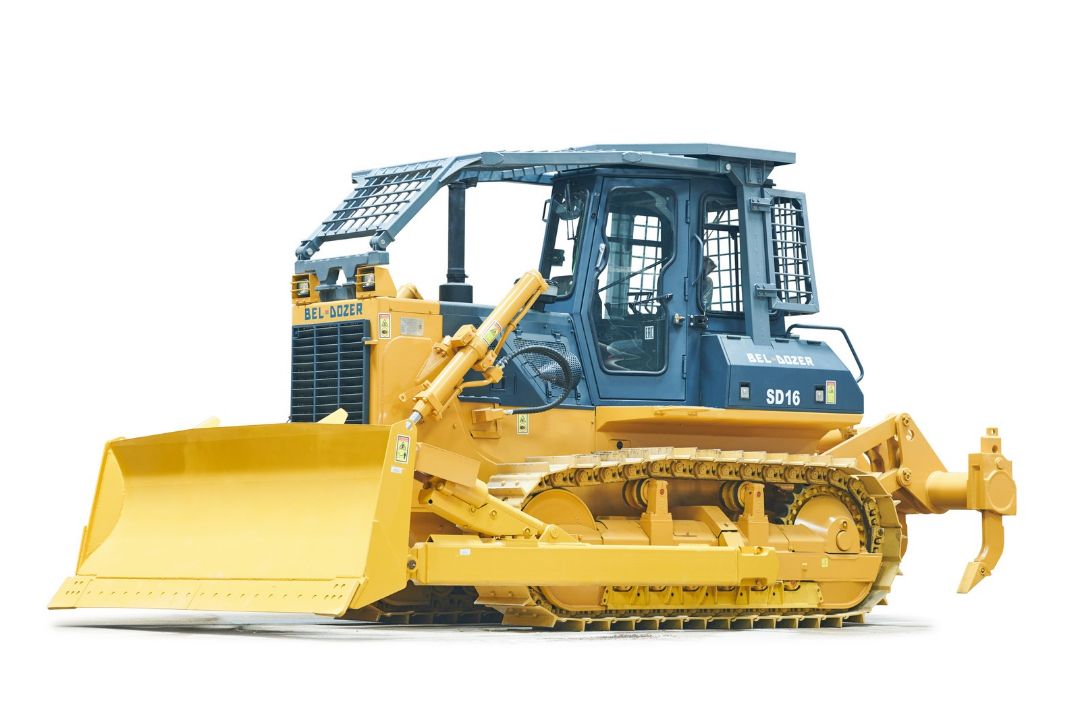

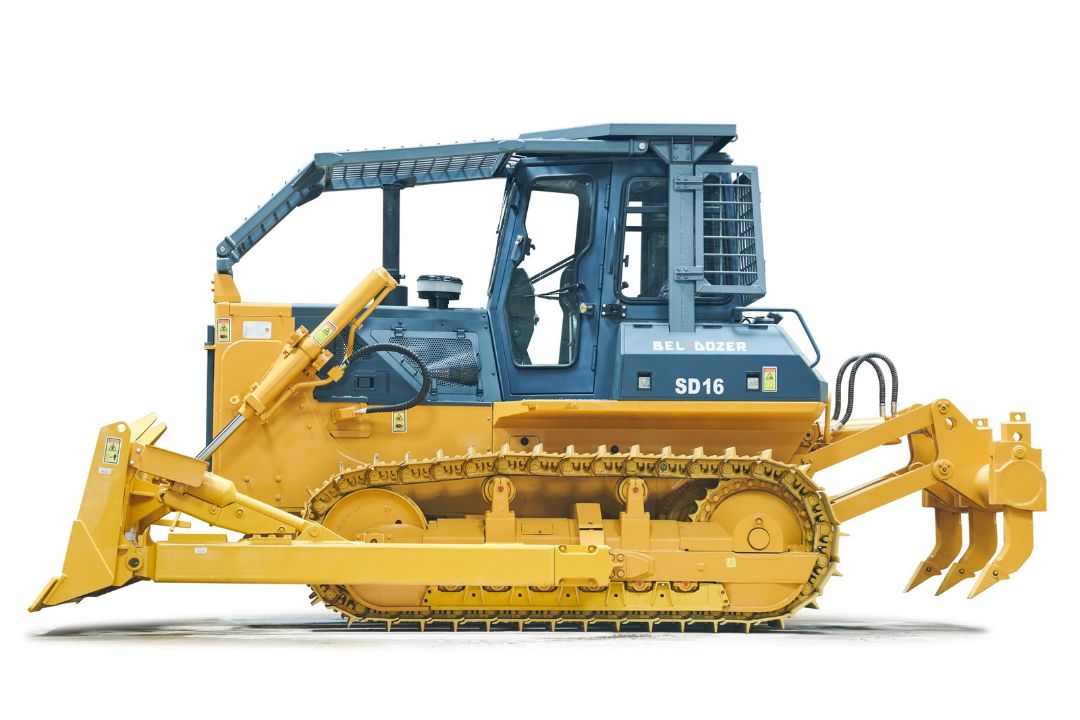

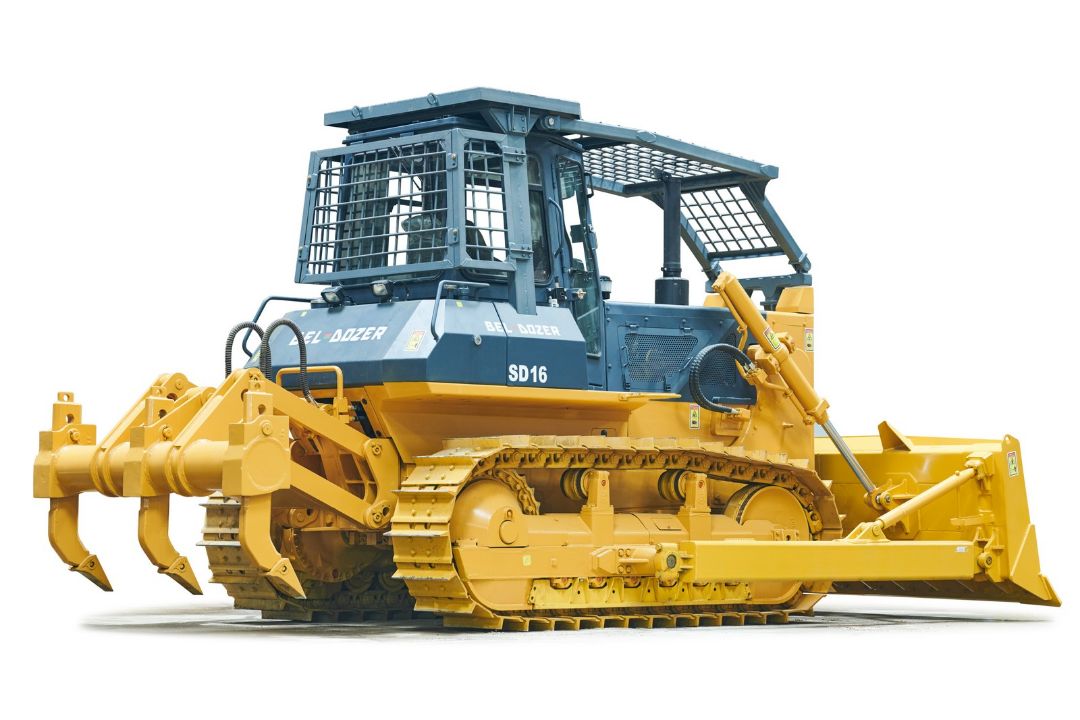

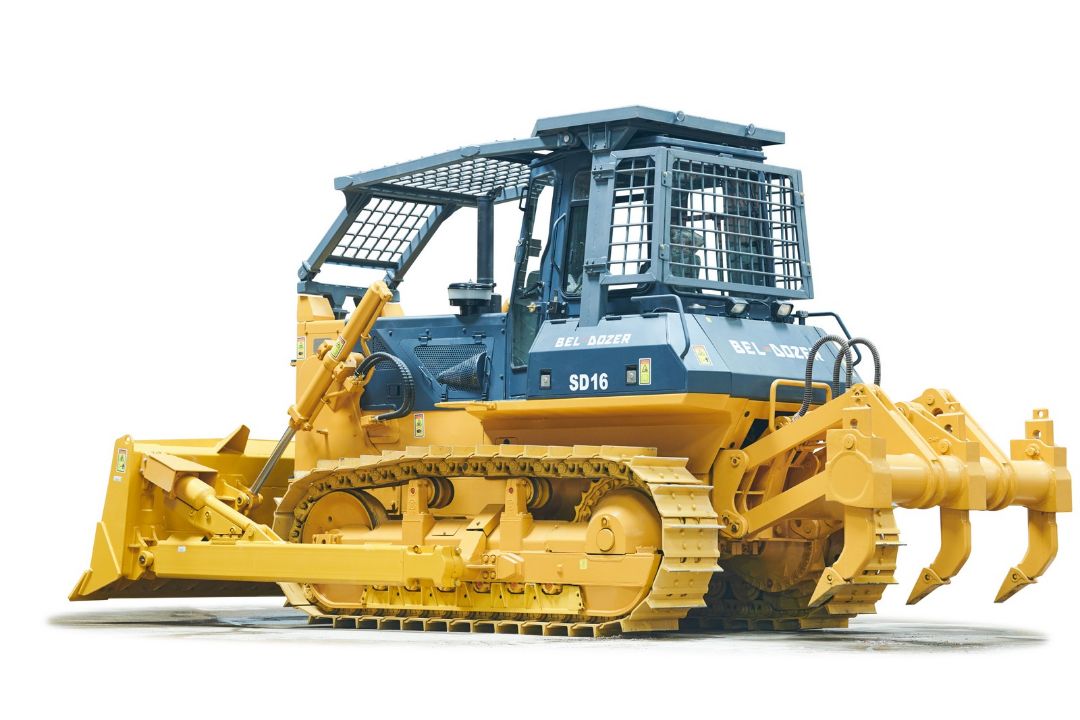

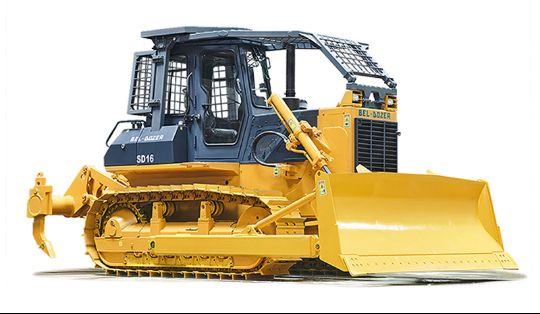

БУЛЬДОЗЕР гусеничный SD16
лесная модификация

Производство  - ООО "Машиностроительный Альянс" Республика Беларусь.

Бульдозер разработан на основе передовых технологий  KOMATSU.

Прочная конструкция и высокие мощностные характеристики обеспечивают максимальную производительность в самых тяжелых условиях.

Скачать PDF (формат А4)


Технические характеристики

параметры  -  значение

 Двигатель

Модель - Shanghai diesel engine co.ltd. SC11CB184G2B1
Тип двигателя - Дизельный, четырехтактный, жидкостного охлаждения, с турбонаддувом, рядный
Номинальная мощность - 135 (183) кВт (л.с.)
Номинальная скорость вращения - 1850 об/мин
Количество цилиндров - 6 шт
Рабочий объем двигателя - 9,726 л
Номинальный расход топлива - 214 г/кВч
Максимальный вращающий момент - 830 Нм при 1200 об/мин
Номинальное тяговое усилие - 155 кН
Максимально тяговое усилие - 230.2 кН

силовая передача

Гидротрансформатор    -   3-элементный, одноступенчатый, однофазный
Трансмиссия    -   ручное управление, гидравлическое переключение, планетарная передача, многодисковое сцепление, принудительная смазка от шестеренчатого насоса
Главный привод   -  косозубая коническая зубчатая передача, смазка разбрызгиванием
Бортовой фрикцион   -  многодисковый в масляной ванне, подружиненный, ножное управление с усилителем и гидравлическим освобождением
Тормоз  -   ленточный тормоз в масляной ванне с гидроусителем
Конечная передача   -   прямозубая цилиндрическая зубчатая передача двухступенчатая, смазка разбрызгиванием

Гидравлическая система

Максимальное давление     -    14 мПа
Тип насоса   -   шестереночный
Расход   -   243 л/мин
Диаметр рабочего цилиндра - 110 (2)  мм (кол-во)

Ходовая часть

Несущие катки    -   по 2 с каждой стороны
Опорные катки - по 6 с каждой стороны
Шаг  -  203 мм

Габариты

Длина (без рыхлителя)   -  5000 мм
Ширина    -    3400  мм
Высота   -   3100 мм
Ширина башмака   -  510 мм
Ширина колеи   -   1880 мм

Скорость

Передача   -                 I            II          III
Вперед, км/ч     -     0-3.8    0-6.6    0-10.6
Назад, км/ч       -     0-4.9    0-8.5    0-13.6

отвал  прямой

Миним. зазор под днищем   -   450 мм
Вес отвала  -  1000 мм
Давление на грунт   - 0,064 МПа
Работа при уклоне  -  30 град
Призма волочения   -  4.5 куб.м
Ширина отвала   -   3400 мм
Высота отвала    -   1140 мм
Макс. глубина выемки   -   530 мм
Макс. отклонение отвала   -   400 мм
Рабочий вес   -   17000 кг

отвал  поворотный

Миним. зазор под днищем   -   450 мм
Вес отвала  -  1940 мм
Давление на грунт   - 0,064 МПа
Работа при уклоне  -  30 град
Призма волочения   -  4.0 куб.м
Ширина отвала   -   4200 мм
Высота отвала    -   975 мм
Макс. глубина выемки   -   530 мм
Макс. отклонение отвала   -   400 мм
Рабочий вес   -   17940 кг

отвал  полусферический

Миним. зазор под днищем   -   450 мм
Вес отвала  -  1200 мм
Давление на грунт   - 0,064 МПа
Работа при уклоне  -  30 град
Призма волочения   -  4.7 куб.м
Ширина отвала   -   3425 мм
Высота отвала    -   1140 мм
Макс. глубина выемки   -   530 мм
Макс. отклонение отвала   -   400 мм
Рабочий вес   -   17200 кг

отвал  U-образный

Миним. зазор под днищем   -   450 мм
Вес отвала  -  1500 мм
Давление на грунт   - 0,064 МПа
Работа при уклоне  -  30 град
Призма волочения   -  5.0 куб.м
Ширина отвала   -   3556 мм
Высота отвала    -   1120 мм
Макс. глубина выемки   -   530 мм
Макс. отклонение отвала   -   400 мм
Рабочий вес   -   17500 кг

Особенности

• Гидромеханическая трансмиссия позволяет эффективно использовать мощность двигателя.
• Ходовая часть балансирного типа.
• Шестигранная кабина увеличивает зону видимости, а специальный изолирующий материал понижает шум и вибрацию. Эргономично расположенные системы управления двигателем, ходом и педаль тормоза позволяют оператору легко и удобно управлять бульдозером.
Системы управления передачей и ходом объединены в один рычаг, это понижает усталость оператора.
• Воздушный фильтр с пылевым сепаратором и индикатором, другие фильтры легко устанавливаются и заменяются.
• Возможность установки башмаков гусеницы различной ширины для различных типов грунтов.

есть вопросы по технике?

Если у вас возникли какие либо вопросы по технике, ее техническим характеристикам, комплектации - оставьте заявку и наши специалисты свяжутся с вами в удобное для вас время.

Закажите звонок

дополнительное оборудование

- Поворотный отвал
- Полусферический отвал
- U-образный отвал
- Увеличенный отвал
- Корчеватель
- Однозубый рыхлитель
- Кабина ROPS
- Защитная решетка на окна
- Антивандальная защита
- Прицепное устройство
- Подогрев двигателя
- Кондиционер
- Гусеницы с грунтозацепом 610 мм
- Гусеницы с грунтозацепом 660 мм
- Гусеница для работы на ЖД-полотне

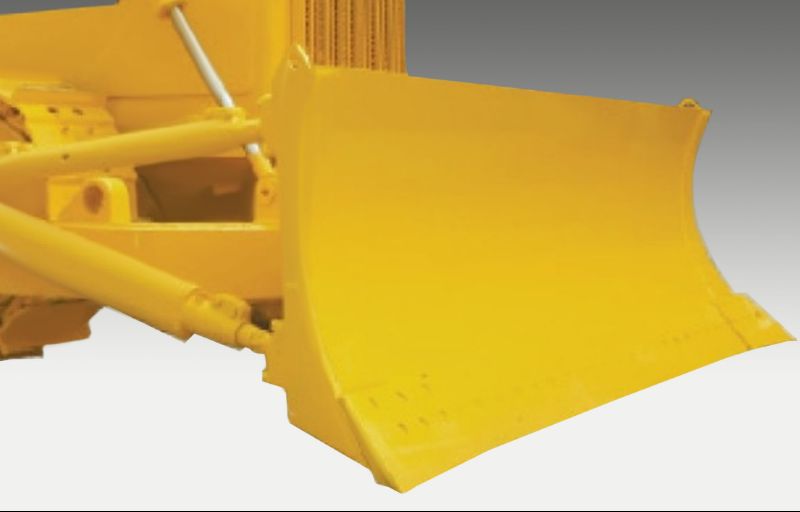

Поворотный отвал

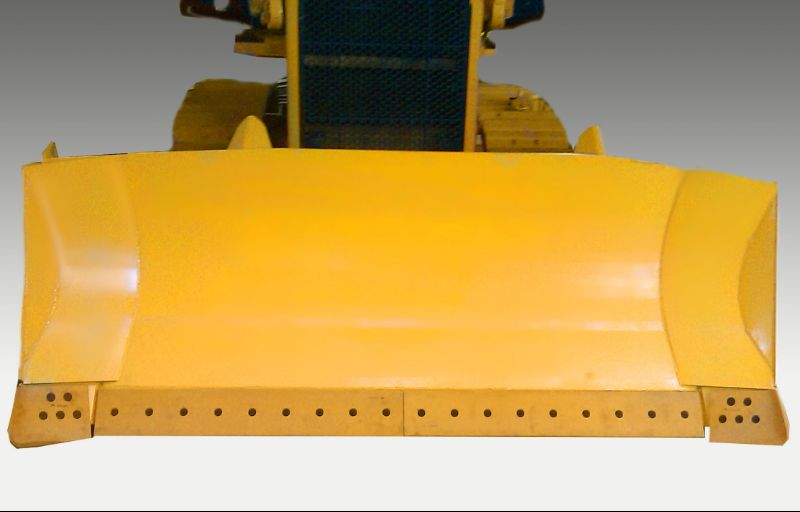

Полусферический отвал

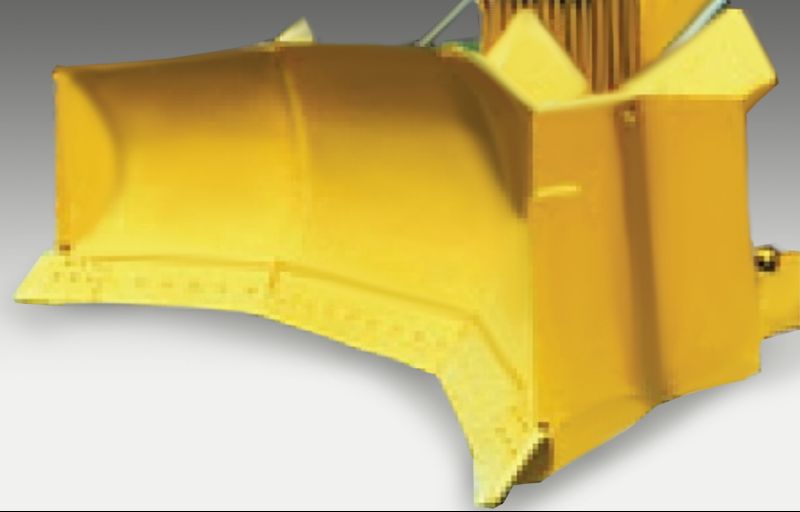

U-образный отвал

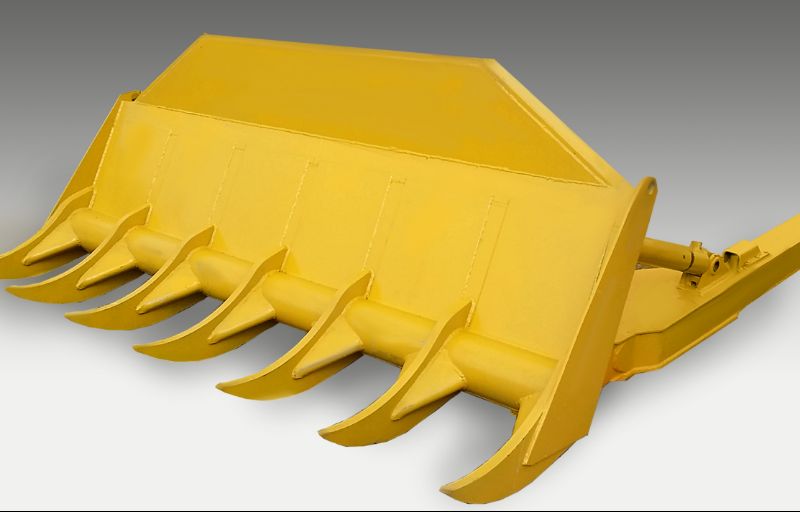

корчеватель

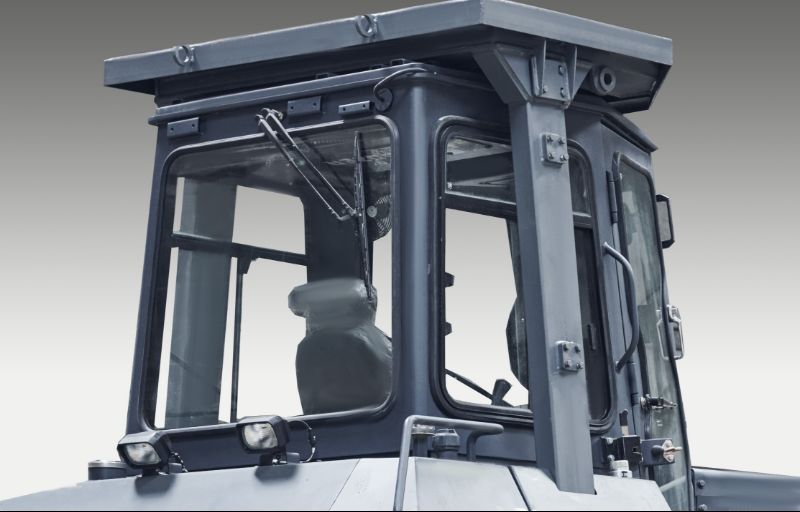

Кабина ROPS

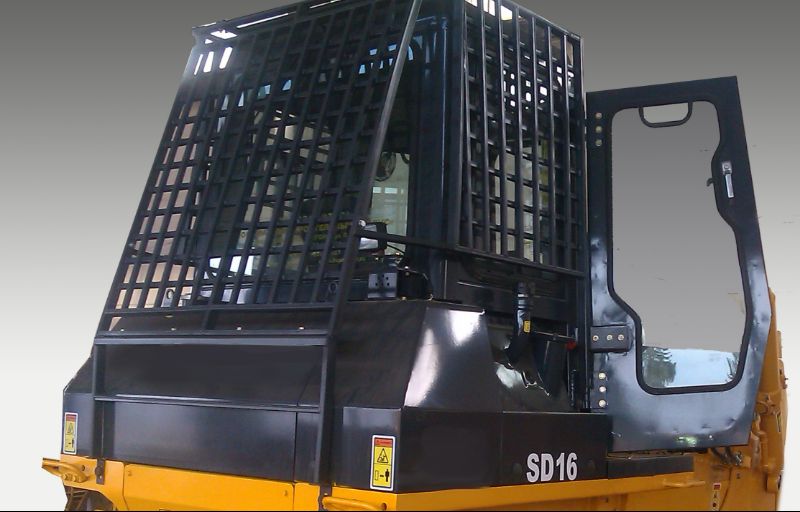

защитная решетка
на окна

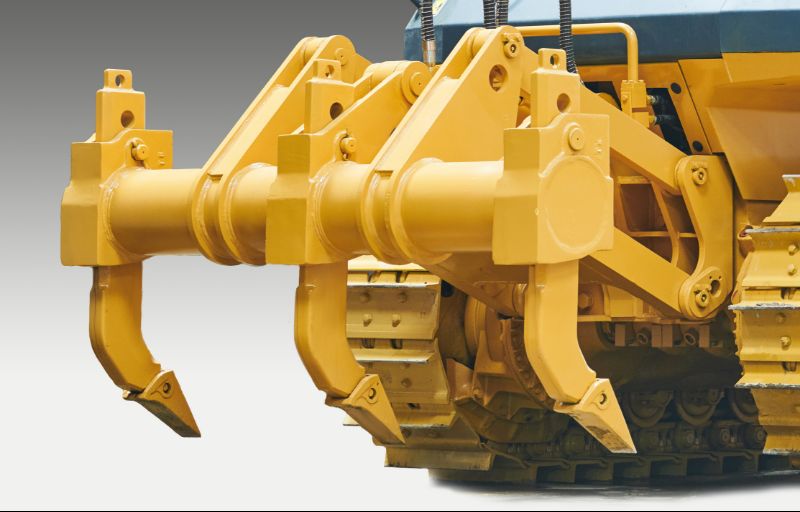

трехзубый рыхлитель

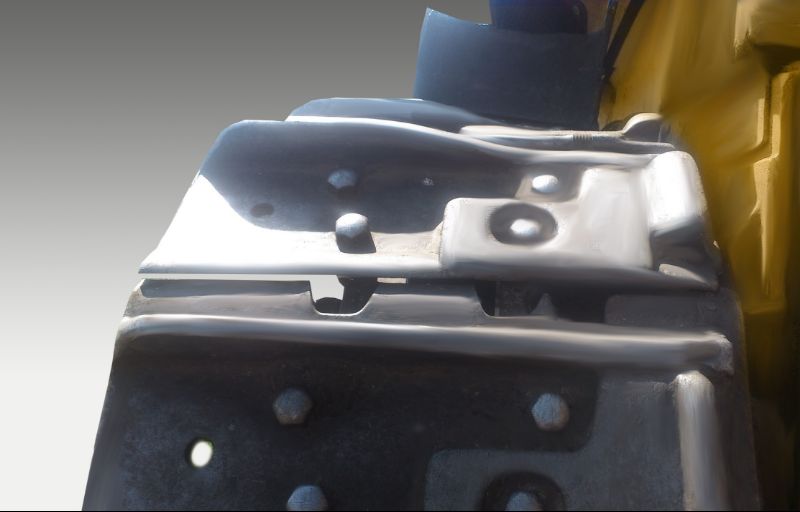

гусеница для работы
на ж/д полотне

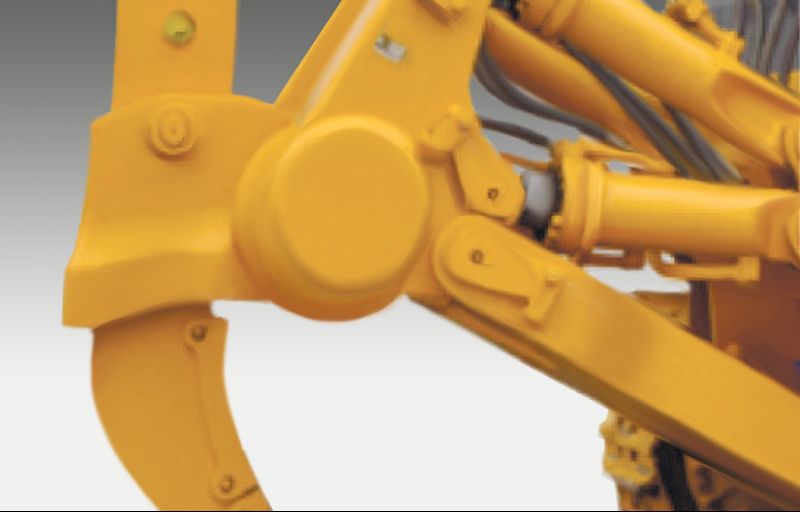

однозубый рыхлитель
