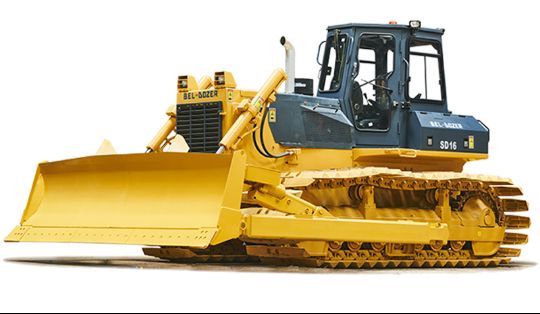

БУЛЬДОЗЕР гусеничный SD16
Болотная модификация
Производство - ООО "Машиностроительный Альянс" Республика Беларусь.
Бульдозер разработан на основе передовых технологий KOMATSU.
Прочная конструкция и высокие мощностные характеристики обеспечивают максимальную производительность в самых тяжелых условиях.
Скачать PDF (формат А4)
Технические характеристики
параметры - значение
Двигатель
Модель - Shanghai diesel engine co.ltd. SC11CB184G2B1
Тип двигателя - Дизельный, четырехтактный, жидкостного охлаждения, с турбонаддувом, рядный
Номинальная мощность - 135 (183) кВт (л.с.)
Номинальная скорость вращения - 1850 об/мин
Количество цилиндров - 6 шт
Рабочий объем двигателя - 9,726 л
Номинальный расход топлива - 214 г/кВч
Максимальный вращающий момент - 830 Нм при 1200 об/мин
Тяговое усилие - 139 кН
силовая передача
Гидротрансформатор - 3-элементный, одноступенчатый, однофазный
Трансмиссия - ручное управление, гидравлическое переключение, планетарная передача, многодисковое сцепление, принудительная смазка от шестеренчатого насоса
Главный привод - косозубая коническая зубчатая передача, смазка разбрызгиванием
Бортовой фрикцион - многодисковый в масляной ванне, подружиненный, ножное управление с усилителем и гидравлическим освобождением
Тормоз - ленточный тормоз в масляной ванне с гидроусителем
Конечная передача - прямозубая цилиндрическая зубчатая передача двухступенчатая, смазка разбрызгиванием
Гидравлическая система
Максимальное давление - 14 мПа
Тип насоса - шестереночный
Расход - 243 л/мин
Диаметр рабочего цилиндра - 110 (2) мм (кол-во)
Ходовая часть
Несущие катки - по 2 с каждой стороны
Опорные катки - по 7 с каждой стороны
Шаг - 203,2 мм
Габариты
Длина (без рыхлителя) - 5640 мм
Ширина - 3970 мм
Высота - 3440 мм
Ширина башмака - 1000 мм
Ширина колеи - 2150 мм
Скорость
Передача - I II III
Вперед, км/ч - 0-3.8 0-6.6 0-10.6
Назад, км/ч - 0-4.9 0-8.5 0-13.6
Разное
Вес отвала - 1592 мм
Давление на грунт - 0,029 МПа
Работа при уклоне - 30 град
Призма волочения - 3.8 куб.м
Ширина отвала - 3970 мм
Высота отвала - 960 мм
Макс. глубина выемки - 485 мм
Макс. отклонение отвала - 730 мм
Рабочий вес - 18200 кг
Особенности
• Гидромеханическая трансмиссия позволяет эффективно использовать мощность двигателя.
• Ходовая часть балансирного типа.
• Шестигранная кабина увеличивает зону видимости, а специальный изолирующий материал понижает шум и вибрацию. Эргономично расположенные системы управления двигателем, ходом и педаль тормоза позволяют оператору легко и удобно управлять бульдозером.
Системы управления передачей и ходом объединены в один рычаг, это понижает усталость оператора.
• Воздушный фильтр с пылевым сепаратором и индикатором, другие фильтры легко устанавливаются и заменяются.
• Гусеничные башмаки с треугольным поплавком, шириной 1000 мм позволяют эффективно работать на грунтах с низкой несущей способностью
дополнительное оборудование
- Поворотный отвал
- Корчеватель
- Трехзубый рыхлитель
- Защитная решетка на окна
- Антивандальная защита
- Прицепное устройство
- Подогрев двигателя
- Кондиционер
- Гусеницы с грунтозацепом 910 мм
Поворотный отвал
корчеватель
трехзубый рыхлитель
